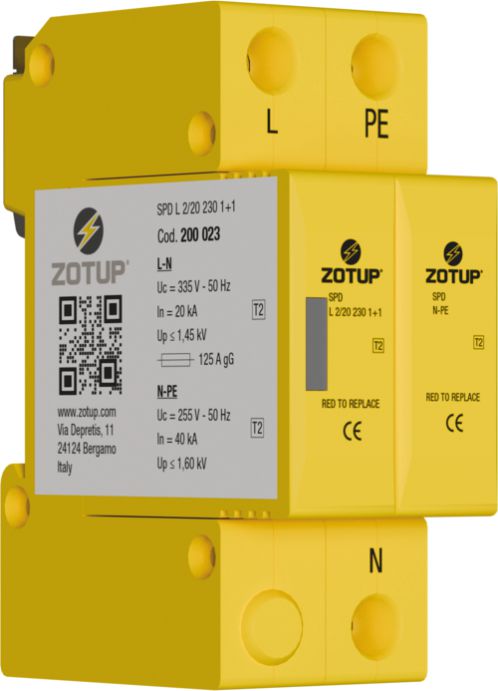

Le immagini sono puramente indicative, ciò che fa fede è il codice articolo.

Scaricatore L 2/20 230 1+1 SPD Tipo 2 In20kA TT – ZOT 200023

Name: Scaricatore L 2/20 230 1+1 SPD Tipo 2 In20kA TT - ZOT 200023
SKU: ZOT200023
Availability: OutOfStock

91,40€ IVA INCLUSA
74,92€ IVA ESCLUSA

Prenota il prodotto e sarai informato via email non appena tornerà disponibile.

COD: ZOT200023 Categoria: SCARICATORI

Pagamenti sicuri al 100%

Richiedi informazioni su questo prodotto

Spedizione gratuita per ordini superiori a 149€. Per ordini inferiori a € 149 le spese di spedizioni ammonteranno a € 8,00
2 anni di garanzia
Reso facile

Descrizione

L 2/20 230 1+1 è uno scaricatore di sovratensioni assemblato e pronto per l’installazione, a limitazione e a commutazione, fornisce tre modi di protezione

Tipicamente installato in quadri di distribuzione secondaria (SQBT), per circuiti monofase a 230V

in sistemi TT dove è richiesta la connessione tipo CT2 (1+1) in accordo con HD 60364-5-534

Tensione nominale: 230Vac

Modi di protezione: 1+1 (L-N+N-PE)

Tensione massima continuativa (L-N): 335V

Tensione massima continuativa (N-PE): 255V

Corrente nominale di scarica (8/20 µs) (L-N): 20kA

Corrente nominale di scarica (8/20 µs) (N-PE): 40kA

Corrente massima di scarica (8/20 µs) (L-N): 40kA

Corrente massima di scarica (8/20 µs) (N-PE): 60kaA

MARCHIO	ZOTUP SRL
BARCODE	8054890322331
LIVELLO DI PROTEZIONE L-N	1.45
MAX. DISPOSITIVO PROTEZIONE SOVRACORRENTE, COLLEGAMENTO IN PARALLELO (FUSIBILE)	125
RESISTENZA DI CORTOCIRCUITO (ISCCR)	50
MAX. CORRENTE DI SCARICA (8/20)	40
FORMA DELLA RETE TN-C-S	No
ALTRE FORME DELLA RETE	-
FORMA DELLA RETE TT	Sì
FORMA DELLA RETE TN-S	No
FORMA DELLA RETE TN-C	No
FORMA DELLA RETE TN	No
FORMA DELLA RETE IT	No
FORMA DELLA RETE DC	No
MAX. DISPOSITIVO PROTEZIONE DA SOVRACORRENTE, COLLEGAMENTO IN SERIE (FUSIBILE)	-
PROTEZIONE DA CORTOCIRCUITO INTEGRATA	No
PROTEZIONE DA CORTOCIRCUITO INTEGRATA SELETTIVA AL FUSIBILE GG	-
SEZIONE MAX. DEL CONDUTTORE FLESSIBILE (A FILO SOTTILE)	25
SEZIONE MAX. DEL CONDUTTORE RIGIDO (UNI-/MULTIFILARE)	40
FUSIBILE AUSILIARIO INTEGRATO	No
ASSENZA DI CORRENTI DI DISPERSIONE	Sì
LIVELLO DI PROTEZIONE N-PE	1.6
TIPO DI MONTAGGIO	Guida DIN (top hat rail) 35 mm
CON CONTATTO TELECOMUNICAZIONI	No
MAX. TENSIONE PV	-
GRADO DI PROTEZIONE (IP)	IP20
TENSIONE PERMANENTE DC MAX.	-
SEGNALAZIONE NELLAPPARECCHIO	ottico
CLASSE DI PROVA TIPO 2	Sì
TENSIONE NOMINALE DC	-
TENSIONE NOMINALE AC	230
CORRENTE IMPULSIVA DI DISPERSIONE NOMINALE (8/20)	20
TENSIONE PERMANENTE AC MAX.	335
LIVELLO DI PROTEZIONE	1.6
DIMENSIONE	2 UM
NUMERO DI CONDUTTORI (ESCLUSA TERRA)	2
